Oruxmaps en autonomie .

Si vous n’avez pas de carte autre que les cartes online (google maps par exemple ) , mais ,que au cours de votre periple sur un terrain vopous avez accès à un point un point
wifi ou de la reception 3g plus cher plus lent vous pouvez charger une carte online et l’enregistrer pour consultation et navigation offline .

Création /Suppression d’une Carte offline sur Oruxmaps.

1 Création .

Orux permet d’enregistrer des cartes consultées online de manière à pouvoir les consulter offline .
(par exemple en aviation ou en terrain non couvert par le mobile vous n’avez plus de cartes si orux n’a pas de carte enregistrée.)

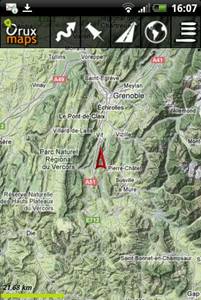

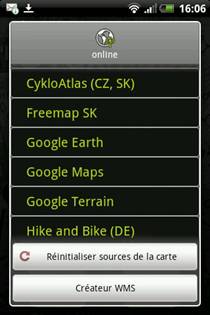

Ouvrir une carte online

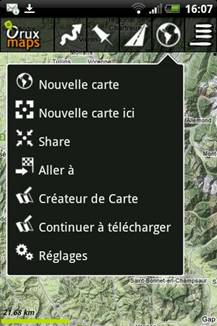

selectionnez la zone qui vous interesse .

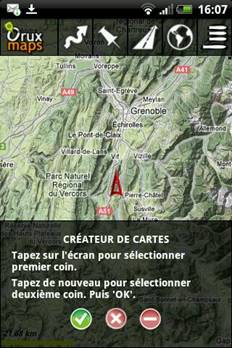

Createur de cartes

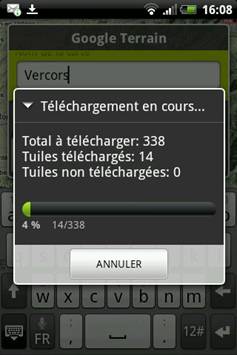

Lorsque vous faites ok le programme vous demande le nom de votre nouvelle carte et la profondeur de zoom .

Faites plusieurs essais jusqu’à obtention de la précision souhaitée .

A partir de là lorsque vous ouvrez les cartes offline vous devez retrouver le com de votre carte après avoir réinitialisé la source des carte (globe avec l’œil, cartes offline )

2-Suppression

J’ai supprimé une carte à partir de l’explorateur de fichiers windows mon mobile connecté par sa prise USB .
sueur froide : le mobile ne retrouvait plus la carte SD , je vous passe les détails et les conséquences .
je me suis donc orienté vers une solution plus « soft « .

1 recuperer OI file manager sur android market .

(exemple d’écrans.. )

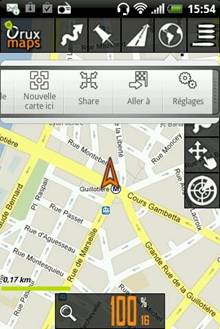

2 à partir de l’écran principal oruxmaps carte affichée ,

Cliquer sur le globe

Puis sur la liste d’items réglages (engrenages )

Choisir répertoire de la carte à supprimer

(si vous avez installé OI file manager la liste s’affiche un peu sous la forme de l’explortateur de fichiers windows xp )

Faire un appui long sur le répertoire à supprimer carte2 par exemple

S’affiche une liste d’actions

Déplacer

Renommer

supprimer

disparition du repertoire de la liste

retour à l’écran accueil

cartes offline :

notre carte y est toujours !

appuyer sur réinitialiser la source de la carte , notre carte disparait .

Préparation d’une route SUR le mobile .

SOLUTION A

1- créer des waypoints sur orux (longtouch sur un point de la carte )

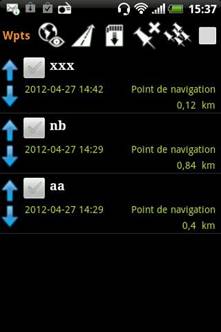

2- aller dans waypoints/ gerer waypoints

3- selectionner tous vos waypoints (case à cocher en haut à droite . )

Sans quitter l’écran gerer waypoints

Touche

Ecran navigation options suivir la route s’affiche sur la carte .

4- touche sur l’icône fleche vers le bas (export to file )

6- Save as a track

CHargement de la route sur la carte :

Sans quitter l’écran gerer waypoints

Touche

Ecran navigation options suivir la route s’affiche sur la carte .

(lorsqu’on quitte la carte la route créée ne s’affiche plus mais les waypoints qui ont servi à la creation de la route y sont toujours .

Si on veut utiliser des waypoints connus

Sauvegarde de waypoints en fichier gpx : export

ou bien recupération de fichiers waypoints sous forme gpx

Si on dispose de waypoints sous forme de fichiers gpx

à partir du menu waypoints
importer ouverture durepertoire ou se trouve le fichier gpx

le waypoint se retrouve dans la liste à partir de laquelle on va constituer la route

SOLUTION B

À partir du menu trace / créer

Un popup s’ouvre :

Créér Waypoint add a new segment

Positionner la carte au départ du premier segment de route

Appuyer sur + et continuer sur le point suivant .la route se trace sur l’écran..

Lorsque la route désirée est complète, appuyer sur la touche cocher . Un fichier track est enregistré .

SOLUTION C

Si on a des waypoints sous forme de fichiers .gpx

pour qu’un waypoint apparaisse dans la liste des waypoints il faut importer (touche bas d’écran sur smartphone htc )les waypoints à partir du fichier gpx .

Ci-dessous un exemple de waypoint converti au format gpx .

<?xml version="1.0" encoding="UTF-8" standalone="no" ?>

<gpx>

<wpt lat="48.99860" lon="1.94167">

<name>LFXU: les Mureaux

</name>

<cmt>AD Ouvert a la CAP

Alt.: 91 ft (3 mb)</cmt>

<sym>Waypoint</sym>

<type>Point de navigation</type>

</wpt>

</gpx>

Si on selectionne amboise.gpx par exemple
il va ensuite être présent dans la lite des waypoints utilisables pour créer une route .

Pour l’aviation on trouve sur Basulm
un fichier gpx contenant l’ensemble des aérodromes .
mais il faut pour cela « l’éclater » en autant de fichiers gpx que d’aérodromes .
voici un epetit script sous bash linux qui permet de faire cette opération .
#!/bin/bash

#awk 'NR == 5 , NR == 10 {print NR" : " $0 }' gpx.txt

#lit de la ligne 5 a 10 le fichier

nbfic=`cat gpx1.txt|wc -l`

for i in `grep -n "<name>" gpx1.txt| awk -F":" '{print $1}'`

deb=`echo "$i + 1"|bc`

deb1=`echo $nbfic - $deb|bc`

nomfic=`tail -$deb gpx.txt|head -2|tail -1|awk -F"<" '{print $2}'|awk -F">" '{print $2}'|awk -F":" '{print $1}'`

echo $nomfic".gpx"

echo "<?xml version=\"1.0\" encoding=\"UTF-8\" standalone=\"no\" ?>">$nomfic".gpx"

echo "<gpx>">>$nomfic".gpx"

tail -$deb gpx1.txt|head -5>>$nomfic".gpx"

#==============

echo "<sym>Waypoint</sym>">>$nomfic".gpx"

echo "<type>Point de navigation</type>">>$nomfic".gpx"

echo "</wpt>">>$nomfic".gpx"

#==================

echo "</gpx>">>$nomfic".gpx"

echo "=========="

ls -l $nomfic".gpx"

done

et le résultat

et pour les pistes ulm

puis infos en Csv(excel)

Pour suivre cette route point après point : 1 s’assurer que la reception GPS est activée .	Si ce n’est pas le cas appuyer sur cet item .	Puis / gérer . Selectionner la trace puis appuyer sur le globe .

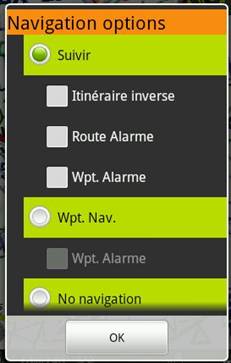

La fenêtre suivant s’ouvre choisir Wpt Nav . et non pas suivir si on veut avoir le cap à suivre . et surtout pas oublier de démarrer le GPS .	La carte selectionnée s’affiche avec la route précédemment déssinée et Ici le Wpoint 002 est ignoré trop proche sans doute il a indiqué directement le 3 . j’avoue que la logique qui préside au changement de point est un peu floue à mes yeux pour l’instant .

Ci-dessous affichage dans le mode waypoint GPS pas démarré .

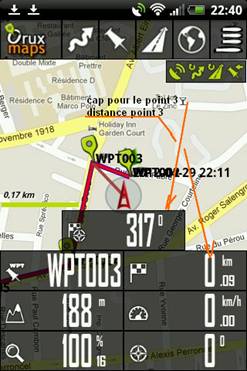

Et dans le mode Wpt .
GPS démarré . (ici le cap à suivre est 273°
pour le WPT 001

SAuvegarde d'une route ou d'une liste de waypoints .

Pour les waypoints Menu waypoints (icone punaise )

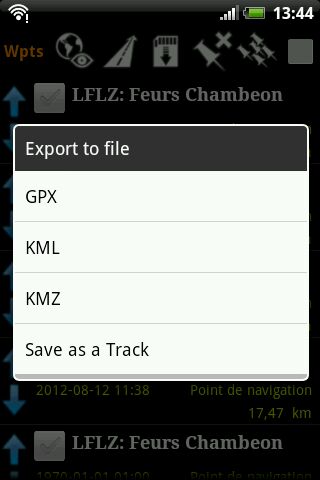

export to file

Si les waypoints on fait l'objet de la création d'une route , choisir save as a track .
Sinon seuils les waypoints apparaitront à l'ouverture .

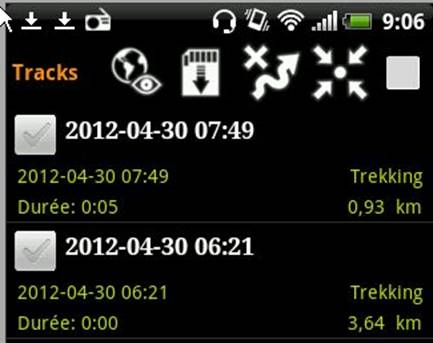

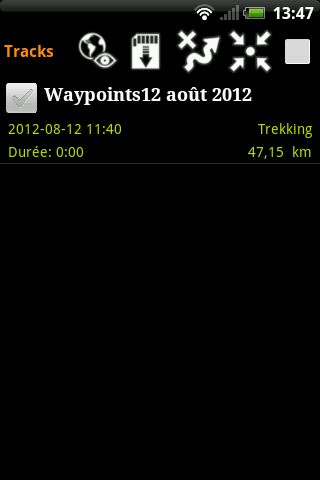

Pour recuperer ce fichier sous menu track( icone fleche sinueuse) selectionner les waypoints chargés puis afficher sur la carte avec l'icone globe

(waypoints) on retrouve la route enregistrée .

Petit probleme. A l'enregistrement je n'ai pas encore trouvé le moyen de donner un nom au fichierplus explicte que sa date .
Afin de s'y retrouver je pense qu'il est préférable d'arriver à en donner un .

Récupération d’une route préparée extérieurement au mobile . (mais là , besoin d’accéder à un PC )

Par exemple à parti de cet excellent site . http://clic0.free.fr/api_ign/clic0_gpx.php

On sauvegarde un fichier gpx . sur le PC

Mais comment le récuperer et l’installer sur le mobile ?

2 solutions : l’explorateur de fichiers windows (attention avec HTC explorer penser à démonter la carte SD avant de supprimer la connexion USB au PC

L’envoi d’un mail avec le fichier gpx .
sur le mobile Utiliser Gmail avec le plugin téléchargeable sur android market file download attachment .

enregistrer le fichier gpx sous le repertoire

Oruxmaps/tracklogs

Curieusement le plugin gmail renomme le fichier en monfichier.xml au lieu de monfichier.gpx

Renommer le fichier en .gpx .

Revenir à la carte , touche sur

Le repertoire des traces s’ouvre , selectionnez votre fichier gpx .

On a une belle route . qui s’affiche sur la carte .

Recuperation d’une trace sur PC . (en différé .. )

1 – Exporter une route ou trace en GPX ou KML et expédition par email .

OI file manager a une fonctionalité : long touch sur un fichier , un menu contextuel s’ouvre avec la possibilité d’envoyer le fichier par GMAIL .

Si vous avez installé OI file manager , sous oruxmaps , dans gerer les traces

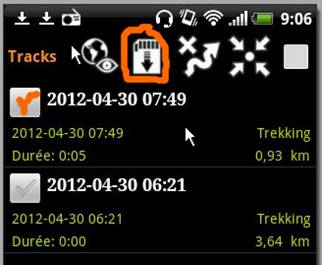

Vous avez des traces sous la forme date heure . touch sur la trace => menu contextuel avec exporter vers GPX

un fichier GPX est créé .

Sortir d’orux

Lancer OI file manager aller dans oruxmaps/tracklogs
vous avez un fichier date heure ….gpx

Long touche , envoyer le fichier .

2012-04-26 1546__20120426_1546.gpx

Collet François / Avril 2012

Création d’une carte à partir d’un fonds carto IGN (Géoportail ) .

3 étapes :

Capture de la carte au format JPG
Calibrage de la carte et enregistrement au format oruxmaps .

Tranfert de la carte sur le mobile .

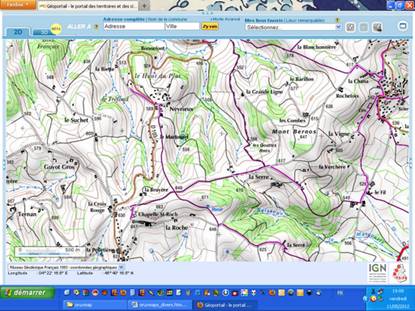

1 – capturer l’ecran de carte au 1/16000 par exemple (à ce niveau de zoom on a une carte équivalente à 25000 IGN papier (même précision et charte graphique )

Afin d’obtenir le plus grand espace supprimer les barres menu navigation etc du navigateur et élargissez l’écrazn Géoportail avec les poignées du bortd de carte .

Puis copiez la partie de limage avec uniquement la carte .

Et reperez 2 points caractéristiques les plus proches des coins opposés de l’image

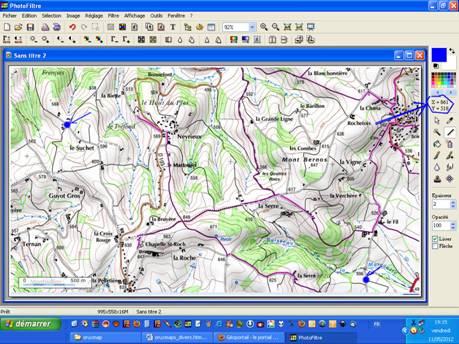

Et notez soigneusement leurs coordonnées en pixels (ici avec photofiltre )

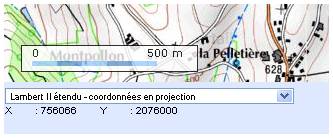

Retournez sur Géoportail et notez les coordonnées Lambert 2 étendu de ces 2 points
vous devez avoir cet affichage

notez les coordonnées des 2 points repérés Sur la carte .

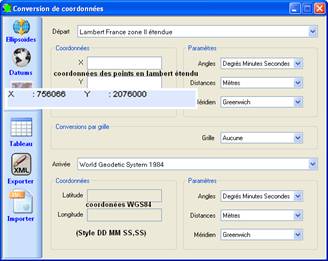

Transformation des coordonnées en format WGS84

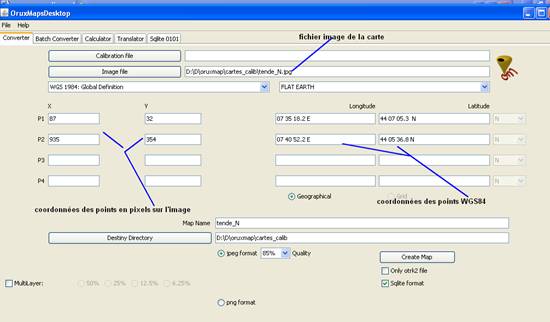

Enfin lancer oruxmapsdesktop

(en ayant noté les coordonnées WGS84 des 2 points repérés sur la carte et qu’on vient de convertir . ainsi que les coordonnées pixels de ces points sur photofiltre )

En cliquant sur create map un répertoire du nom de la carte ainsi que 2 fichiers dans ce répertoire sont créés sous

De cette forme

Le xml ayant pour prefixe le nom donné à la carte .

Il convient de copier tels quels le repertoire et ces 2 fichiers sous oruxmaps /mapfiles sur le mobile .

(Attention , ne pas créer manuellement le répertoire sur le mobile )

Si vous avez comme moi un cable usb il faut veiller à monter la carte SD et la démonter avant de retirer le cable : dans le cas contraire le mobile ne reconnaît plus la carte SD et il vous faudra la retirer et la re-enficher pour qu’il la retrouve (après quelques sueurs froides . )

Sinon il y a d’autres possibilités pour le transfert .

Wifi file transfert ou Gmail avec un plugin qui va bien .

Ou si on a un site pages perso déposer les cartes dessus (repertoire et cartes zippé puis le down loader à partir du site …etc etc ..
